| 是否进口：否 | 产地：深圳 | 加工定制：否 |
| 品牌：奕帆科技 | 型号：YF8600 | 订货号：FG |
| 货号：GT | 测量范围：15 | 测量对象：扬尘 |
| 测量精度：1 | 尺寸：2mm | 重量：45kg |
| 电源：21 | 是否跨境货源：否 |
1. 产品介绍

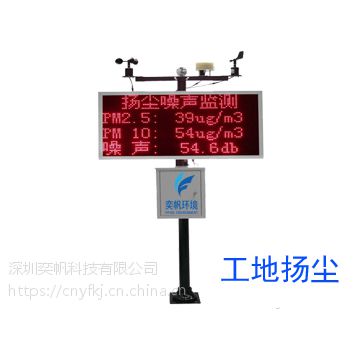

噪声扬尘监测站是专门针对在建工程项目的监测设备。该设备具有1路百叶盒（温度、湿度、噪声、PM2.5、PM10、气压、光照、TSP）采集、1路风速采集、1路风向采集、2路开关量采集、2路4-20mA模拟量采集、2路继电器输出（继电器1默认可接现场二级继电器控制雾炮）、1路485从站输出；该设备可通过GPRS方式将数据上传监控软件平台，同时该主机能够外接1路LED屏（54cm*102cm）实时显示当前数值信息。
2. 技术参数
| 供电 | AC220V |
| 通信接口 | GPRS无线传输 |
| 空气温度传感器 | 量程：-40～70℃ 分辨率：0.1℃ |
| 精度：±0.2℃ | |
| 空气湿度传感器 | 量程：0～*** 分辨率：0.1% |
| 精度：±3% | |
| 风速传感器 | 量程：0～60m/s 分辨率：0.1 m/s |
| 精度：±0.3m/s | |
| 风向传感器 | 量程：8个方位 |
| 噪声传感器 | 量程：30～130db 分辨率：0.1db |
| 精度：± 0.5%F·S | |
| PM | 量程：0～500ug/m3 分辨率：1ug/m3 |
| 精度：±10%F·S | |
| LED屏 | 尺寸54cm*102cm |
| 继电器输出 | 2路，连接二级继电器，可控制现场雾炮发射 |
| 设备支架 | 2/3米立杆（可选） |
| 防水箱 | 用于安装采集仪或电源系统（选配） |
3. 产品选型
| 型号 | 要素(默认含LED屏，支架，横梁及抱箍等) |
| YF-8300-Q2 | PM2.5+PM10 |
| YF-8300-Q2-G | PM2.5+PM10+联网 |
| YF-8300-Q3 | PM2.5+PM10+噪声 |
| YF-8300-Q3-G | PM2.5+PM10+噪声+联网 |
| YF-8300-Q5 | PM2.5+PM10+噪声+温度+湿度 |
| YF-8300-Q5-G | PM2.5+PM10+噪声+温度+湿度+联网 |
| YF-8300-Q8 | PM2.5+PM10+噪声+温度+湿度+风速+风向+风力 |
| YF-8300-Q8-G | PM2.5+PM10+噪声+温度+湿度+风速+风向+风力+联网 |
| YF-8300-Q9 | PM2.5+PM10+噪声+温度+湿度+风速+风向+风力+TSP |
| YF-8300-Q9-G | PM2.5+PM10+噪声+温度+湿度+风速+风向+风力+TSP+联网 |
| YF-8300-Q10 | PM2.5+PM10+噪声+温度+湿度+风速+风向+风力+TSP+大气压力 |
| YF-8300-Q10-G | PM2.5+PM10+噪声+温度+湿度+风速+风向+风力+TSP+大气压力+联网 |
4. 设备安装
4.1设备安装前检查
设备清单：（选型不同，设备数量不同，具体以现场实际为准）
■ 百叶盒多合一变送器1台
■ 风速传感器1台
■ 风向传感器1台
■ 立杆1个（2m长度为1个，3m长度由2个1.5m组成）
■ 横梁（U型螺栓1个，0.75螺母2个）
■ 噪声扬尘一体机（包括钥匙1把）
■ 托片3个（2黑1白）、M4*18螺丝12套
■ 抱箍2个、M10*20螺丝4个
4.2采集终端安装
风速风向使用黑色底片，百叶盒使用白色底片，风向安装时需注意方位问题
安装完成效果图如下：
4.3扬尘监测一体机安装
所需配件：抱箍2个，螺丝8个
4.4防水箱安装（选配）
所需配件：配电箱1个、抱箍2个，螺丝8个
安装完成正面图：
安装完成背面图
4.5接线及上电
所有部分安装完成后，效果如下图：
接线：依次把3个传感器的线，顺着支架立杆固定住，然后依次插在防水箱或者LED屏的底座上（根据现场实际情况，若无防水箱则直接和LED连接），3根线并无区分。
若内部带有联网模块，则在使用时，应当把GPRS天线从LED底部穿孔拉出，吸附在防水箱外侧，防止屏蔽网络型号传输。具体接线和出线方式参考下图：
